電子工程圈，有一個常被提及的“隱性共識”：電源是產品的瓶頸。

無論是手機、筆記本、電視，還是工控與IoT設備，用戶并不會直接談?wù)撾娫矗麄兊捏w驗卻與電源性能息息相關。充電速度夠不夠快？適配器能不能小一點？待機功耗能不能更低？這些問題的背后，最終都落在電源架構上。

進入2025年，電源產業迎來新的臨界點：標準更嚴苛，需求更苛刻，成本更緊張。對于工程師而言，繼續依賴十多年前的QR flyback已經難以為繼。于是，GaN與集成化方案則開始成為新的必然選擇。

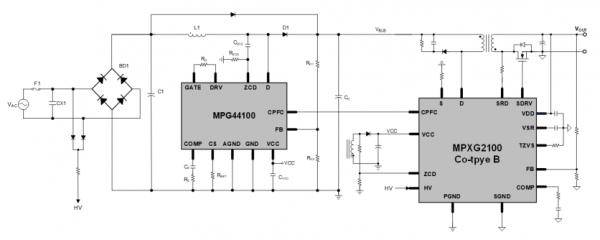

MPS在9月發布的ACDC創新方案，正是在這一背景下推出的。這一次，MPXG2100（NovoOne 系列）與MPG44100，構成了面向20W～200W區間的“雙子星組合”，以高的效率、更小的體積、更低的功耗，來回應這場轉型。

電源設計的“三重枷鎖”：法規、需求與現實的博弈

能源效率標準始終是驅動電源技術革新的“指揮棒”。近年來，中國、歐美等主要市場相繼收緊了能效門檻，為行業劃定了紅線。在中國新國標GB20943-2025中，要求20V/45W的典型檔位，平均效率必須達到91.1%；待機功耗被嚴格限制在50mW以下；輕載效率也被首次納入考核。

如果說政策層面是“推手”，那么消費者的使用習慣則是市場需求的“拉力”。前幾年，一個65W的快充頭有“煙盒”大小；而今，用戶期望一個140W的筆記本適配器能做到“卡片尺寸”，輕松放入口袋隨身攜帶。

這種對極致便攜性的追求，給工程師帶來了連鎖挑戰：要想縮小變壓器等磁性元件的體積，唯一的途徑就是大幅提高開關頻率；但體積減半而功率翻倍，導致熱量高度集中，熱管理難度呈指數級上升。

同時，開關頻率的飆升不可避免地會帶來更強的電磁干擾，需要更復雜、更精密的濾波電路來抑制。在這一系列高壓要求下，依賴傳統硅基MOSFET的架構已“力不從心”，以氮化鎵（GaN）、碳化硅（SiC）為代表的第三代半導體，已從“可選項”變?yōu)橥黄破款i的必然選擇。

除了外部壓力，電源設計本身也面臨著一個結構性的矛盾，尤其體現在行業最核心的功率區間。在20W以下的低功率段，簡單的反激架構憑借其成本優勢依然適用；在300W以上的高功率段，LLC等諧振拓撲技術成熟，地位穩固。

然而，在75W至240W之間，恰恰形成了一個“技術真空地帶”。反激架構在功率上探至百瓦以上時，效率和散熱問題便會凸顯；而LLC架構雖然高效，但其對寬電壓范圍輸出的適應性較差，難以滿足現代消費電子的動態需求。

而更尷尬的是，手機快充、平板電腦、筆記本、顯示器等主流產品幾乎全部集中在這個“真空地帶”。如何在此區間內，找到兼顧效率、體積與成本的最優解，是所有廠商都必須直面的核心難題。

技術理想也要回歸工程的現實問題——成本。電源行業利潤微薄的現實，決定了任何以犧牲成本為代價的性能提升都難以大規模落地。傳統如增加光耦、分立的同步整流控制器、輔助繞組或緩沖電路優化思路，雖然能在一定程度上提升性能，但也會直接導致BOM膨脹、PCB布板面積緊張、生產良率下降，這一系列負面效應最終都會在成本核算環節被無情否決。

當下,電源工程師正站在關鍵的十字路口，呼喚著能夠打破這三重枷鎖的、真正具有集成與創新思維的系統級解決方案。
